南平高分子防潮防凝露封堵剂生产厂家高分子防潮防凝露封堵剂_电力柜开关柜防凝露密封材料
新能源汽车充电桩、换电站的充电枪接口、控制箱进线口、电池换电仓缝隙等部位，长期暴露在户外，面临雨水、凝露、高温高湿等环境考验。充电桩在充电过程中会产生热量，与夜间低温形成温差，凝露易侵入控制箱内部，导致电路板短路、充电中断；换电站的电池换电仓频繁开合，密封件易磨损，雨水与湿气可能渗入，造成电池短路、热失控风险。传统密封材料耐候性差，长期户外使用易老化龟裂，且阻燃性能不足，无法满足充电桩的消防要求。高分子防潮防凝露封堵剂针对充电桩场景优化，具备防水防护，可抵御暴雨浸泡，吸水率≤0.1%，能有效阻隔凝露与雨水侵入；阻燃等级达 UL94 V-0 级，燃烧时无有毒烟气释放，符合充电桩消防标准。其与金属、塑料、橡胶等基材粘结强度达 2.0kN/m，在充电枪接口、控制箱进线口封堵中，可适应频繁插拔与设备振动，密封寿命达 10 年以上。某城市新能源换电站应用该材料后，设备故障率下降 75%，充电中断率从 8% 降至 0.5%，
核心施工流程（标准化操作步骤）

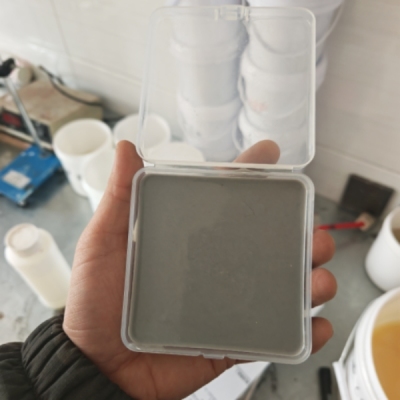

材料配比混合:按产品说明书精准称量 A 组份（主剂）与 B 组份（固化剂），倒入干燥清洁的搅拌桶，用电动搅拌器高速搅拌 3-5 分钟，确保混合均匀（无条纹、无气泡），搅拌过程中避免混入空气（可沿桶壁缓慢搅拌）；混合后需在 20 分钟内用完（常温环境），超时会导致粘度升高，影响自流平效果。
自流平灌注 / 涂抹:对于电缆进线口、柜体底部缝隙等大空间部位，用专用灌注枪沿缝隙一侧缓慢注入混合后的封堵剂，利用其自流平特性（流动度≥180mm/3min）自动填充不规则缝隙，确保无气泡、无空洞，灌注高度略高于缝隙表面 2-3mm，形成密封垫层；对于柜体接缝、小范围缝隙，用刮板均匀涂抹，厚度控制在 3-8mm，确保完全覆盖缝隙。
固化养护:常温（25℃）下，20-30 分钟表干（触摸不粘手），2-4 小时达到初步使用强度，24 小时完全固化；养护期间避免触碰、振动设备，禁止向未固化的封堵剂喷水或沾染杂物；低温环境（＜10℃）需延长养护时间，可适当采取保温措施（如包裹保温棉），禁止用火直接加热。
